Induttori SMD, noto anche come induttori di potenza di montaggio superficiale, sono componenti elettronici utilizzati per conservare e rilasciare energia nei circuiti elettrici. Sono progettati per gestire correnti elevate e hanno una bassa resistenza per ridurre al minimo le perdite di potenza.
Questi induttori sono costituiti da una bobina di filo ferita attorno a un nucleo magnetico, che è in genere realizzato in materiale di ferrite. La bobina genera un campo magnetico quando la corrente scorre attraverso di esso e questa energia immagazzinata può quindi essere rilasciata quando la corrente cambia o viene interrotta.
Gli induttori di alimentazione SMD sono comunemente usati in varie applicazioni, tra cui alimentatori, convertitori DC-DC, regolatori di tensione e circuiti di filtraggio. Aiutano a levigare le fluttuazioni nella corrente e nella tensione, a ridurre l'interferenza elettromagnetica (EMI) e migliorare l'efficienza complessiva del circuito.
La "SMD" nell'induttore di alimentazione SMD sta per il dispositivo di montaggio superficiale, indicando che sono progettati per il gruppo SMT (Surface Mount Technology) su circuiti stampati (PCB). Ciò consente processi automatizzati e di produzione in serie, rendendoli adatti alla produzione ad alto volume.
Quando si seleziona un induttore di potenza SMD, le specifiche importanti da considerare includono il valore di induttanza, la valutazione di corrente, la resistenza alla DC e la valutazione della temperatura. Questi parametri determinano le prestazioni e l'idoneità dell'induttore per applicazioni specifiche.
Nel complesso, gli induttori di energia SMD svolgono un ruolo cruciale nei circuiti elettronici fornendo funzioni di accumulo di energia, filtraggio e soppressione del rumore, contribuendo al funzionamento efficiente e affidabile di vari dispositivi elettronici.
Famiglie di prodotti
| Famiglie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| 1. AIML-C | 0.6-470 | 50-600 (ma) | 0.6-2.0 | 0.3-1.2 | 0.3-0.9 | ✉ |
| 2. AIML | 0.047-120 | 1-1200 (ma) | 1.0-4.5 | 0.5-3.2 | 0.5-1.6 | ✉ |
| 3. AISC | 0.01-10000 | 30-10000 (ma) | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| 4. AISC-F | 1.0-4700 | 20-1000 (ma) | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| 5. Aism | 0.01-10000 | 25-1800 (ma) | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| 6. B60/80 | 1.0-1500 | 0.075-8.6 | 13.2 | 6.0 | 6.0 | ✉ |
| 7. CEP | 0.5-47 | 4.0-36.5 | 11.2-22.3 | 10.5-21.5 | 5.2-12.0 | ✉ |
| 8. HCB | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| 9. LPA | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| 10. LPM | 0.047-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-12.7 | ✉ |
| 11. LPS | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |
| 12. LQH | 0.12-10000 | 0.05-6.0 | 2.5-5.7 | 2.0-5.0 | 1.8-4.7 | ✉ |
| 13. LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| 14. Sb | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
| 15. SDR | 1.0-1200 | 0.10-10.0 |
3.0-13 |
3.5-13 | 1.6-7.0 | ✉ |
| 16. SDRH | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| 17. SDRS | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |
| 18. SDR-T | 1.0-1000 | 0.15-7.2 | 7.2-12.7 | 7.2-12.7 | 3.0-8.5 | ✉ |
| 19. SPI | 0.47-1000 | 0.1-51.7 | 6.6-22.1 | 4.45-16.0 | 2.92-11.43 | ✉ |
| 20. Spi-S | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| 21. SMB | - | 14-65 | 8.0-10.0 | 8.0-10.0 | 9.5-10.0 | ✉ |
Induttori di chip in ceramica multistrato
Adatto per applicazioni ad alta frequenza, la serie AIML-C ha un
Tolleranza stretta nelle dimensioni fisiche, una tolleranza di induttanza stretta,
Eccellente gamma SRF Q e A Ga garantita. La serie AIML-C
presenta una struttura integrata in ceramica, con conseguente prodotto elevato
Qualità e affidabilità eccezionale. Tutte le parti sono prive di piombo e rispettano
con gli standard ROHS. La serie AIML-C ha una temperatura operativa
di -40 ºC a +85 ºC. Inoltre, l'applicabilità di montaggio superficiale supporta
Rifogliare le condizioni di saldatura senza sacrificare le caratteristiche di frequenza.
CARATTERISTICHE:
Dimensioni standard ea
Temperatura operativa -40 ºC a +85 ºC
Conforme a ROHS senza piombo
Tolleranza stretta nelle dimensioni fisiche
Applicabilità di montaggio superficiale
Tolleranza di induttanza stretta, eccellente intervallo di SRF garantito
Alta qualità del prodotto ed eccezionale
Affidabilità
Applicazioni:
Comunicazioni mobili
Wlan
Misura di contatta EMI nei circuiti ad alta frequenza
Comunicazione informatica
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | IDC (MA) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| AIML0201C | 0.6-120 | 50-600 | 0.6 | 0.3 | 0.3 | ✉ |
| AIML0402C | 1.0-220 | 100-400 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603C | 1.0-470 | 150-500 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805C | 1.5-470 | 300-600 | 2.0 | 1.2 | 0.9 | ✉ |
Inductor chip multi strato montato di superficie,
I materiali in ceramica e ferrite sono opzionali
CARATTERISTICHE:
Tecnologia avanzata di film sottile
Dimensioni ridotte, nessun piombo è adatto per il supporto superficiale ad alta densità
Basso valore di resistenza dell'Highb
Ottima saldabilità e shock termico
Adatto alla saldatura delle onde e alla saldatura di riferimento
Vetro rivestito di smalto e alta precisione, piccola deriva di resistenza
Prodotti ecologici
Applcazioni:
Attrezzatura medica
Apparecchiature di test/misurazione
Equipaggiamento della stampante
Controller dell'attrezzatura automatica
Convertitori
Dispositivo di comunicazione, telefono cellulare, GPS, PDA
Personal computer
Attrezzatura portatile
CD-ROM, disco rigido, modem, stampanti
DC - Convertitori DC
DSC, DVC, PDA, DVD e HDD
Informazioni tecniche:
Saldabilità: il 90% dell'elettrodo terminale deve essere coperto preriscaldamento:@ 260 gradi ± 5 gradi per 160 secondi Saldatura: H63AA Flusso di saldatura eutettica: rosina, immersione per 5 secondi ± 1 secondo
Shock termico: la Lnduttanza deve essere entro ± 5% del valore imotico e Q deve essere entro ± 30% del valore iniziale quando i temperature sono -40 grado e +85 grado per 30 min. Per ogni 100 cicli
Temperatura operativa: -25 grado in +85
Temperatura di archiviazione: -40 grado in +85
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | IDC (MA) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| AIML0402 | 0.047-1.2 | 15-25 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603 | 0.047-22 | 1-50 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0603H | 0.047-12 | 60-150 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805 | 0.047-47 | 5-300 | 2.0 | 1.2 | 0.9-1.2 | ✉ |
| AIML0805H | 0.047-22 | 50-350 | 2.0 | 1.2 | 0.9 | ✉ |
| AIML0805UH | 0.047-15 | 100-1100 | 2.0 | 1.2 | 0.9 | ✉ |
| AIML1206 | 0.047-100 | 5-300 | 3.2 | 1.6 | 0.9-1.1 | ✉ |
| AIML1206H | 0.047-27 | 50-450 | 3.2 | 1.6 | 0.9 | ✉ |
| AIML1206UH | 1.0-18 | 100-1200 | 3.2 | 1.6 | 0.9 | ✉ |
| AIML1210 | 1.0-120 | 150-600 | 3.2 | 2.5 | 1.3 | ✉ |
| AIML1806 | 1.0-10 | 250-500 | 4.5 | 1.6 | 1.6 | ✉ |
| AIML1812 | 1.0-120 | 150-650 | 4.5 | 3.2 | 1.5 | ✉ |
INDUTTRO CHIP SMD Wound Chip per moduli RF (radiofrequenza),
I materiali in ceramica e ferrite sono opzionali
CARATTERISTICHE:
1. ROHS conforme
2. SRF eccellente.
3. Questi induttori Ultra - compatti hanno fornito valori Q eccezionali, anche ad alte frequenze.
4. Eccellente stabilità termica
5. Temperatura di funzionamento va da -40 grado a 125 gradi. (Incluso il aumento dell'auto -temperatura)
Applicazioni:
Moduli/prodotti RF per
Telefono cellulare,
Ricevitore GPS,
Stazione base,
Ripetitore,
LAN wireless/ mouse/ tastiera/ auricolare,
Telecomando,
Sistema di sicurezza,
Telecomunicazione e comunicazione wireless
E altri dispositivi elettronici.
Note:
Tolleranza: g=± 2%, j=± 5%, k=± 10%
Packaging: Clear Tape and Reel {Standard}
L/Q: Agilent/HP4291A+ Agilent/HP16197A
SRF: Agilent/HP8753D/Agilent/HP4291A
RDC: CH502BC/HP4338B
IRMS per un aumento di 15 gradi superiore a 25 gradi ambientali.
La temperatura operativa va da -40 grado a 125 gradi. (Incluso il aumento dell'auto -temperatura)
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | IDC (MA) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| AISC0402 | 1.0-120 | 30-1360 | 0.66 | 0.6 | 1.19 | ✉ |
| AISC0603 | 1.6-390 | 100-700 | 1.1 | 0.95 | 1.78 | ✉ |
| AISC0805 | 2.2-2200 | 150-800 | 1.7 | 1.52 | 2.3 | ✉ |
| AISC1008 | 3.9-10000 | 160-10000 | 2.79 | 2.1 | 2.92 | ✉ |
| AISC1210 | 3.9-10000 | 200-1000 | 2.9 | 2.25 | 3.5 | ✉ |
Induttore di chip per ferita a montaggio superficiale
Induttori di chip stampato a montaggio superficiale ad alta corrente
CARATTERISTICHE:
Profilo basso
Alta affidabilità
Costruzione modellata
Ottima saldabilità
Resina modellata resistente al calore
Eccellente resistenza meccanica
Senza piombo sono lamentele ROHS
Dimensioni 1008 /1210 /1812 /2220
Applcazioni:
VCR
Videocamere
Sistema di comunicazione
Sistemi automobilistici
Televisori LCD/PDP
Unità disco rigido
Sistemi di rete
Apparecchiatura periferica del computer
Informazioni tecniche:
Test: (equivalente accettabile) Lnduttanza: HP4285A, RDC: Quadtech 1880 millihmeter, Q: HP4342A, SRF: HP4291A
IDC MAX: determinato quando la corrente DC sovrapposta è diminuita del 10% rispetto al suo valore iniziale
Metodi di saldatura: onda, fase vapore, infrarossi
Resistenza al calore di saldatura: 260 gradi per 10 secondi
Resistenza al solvente: è conforme a mil-std -202 e
Contrassegna: lnduttanza e tolleranza
Temperatura operativa: -40 grado in +105
Temperatura di archiviazione: -40 grado in +105
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | IDC (MA) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| Aism1210c | 1.0-100 | 75-770 | 3.2 | 2.2 | 2.5 | ✉ |
| Aism1812C | 1.0-330 | 90-1050 | 4.5 | 3.2 | 3.2 | ✉ |

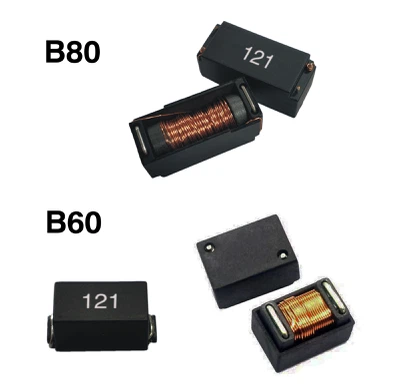

Induttori SMD
CARATTERISTICHE:
· Incapsulante di ritardo fiamma (ul 94 V -0)
· L'avvolgimento completamente incapsulato fornisce un ambientale superiore
Resistenza alla protezione e all'umidità
· Unità ad alta corrente nel pacchetto di montaggio superficiale stampato con modello,
Valore di induttanza e codice data
· Compatibile con metodi di saldatura a infrarossi o convenzionali
· Scegli e metti compatibili
· Temperatura operativa: -25 grado in +105 grado (incluso temp. Rise 40 gradi)
· Temperatura di archiviazione: -40 grado in +85
Applcazioni:
· Filtri del rumore della linea di alimentazione eccellenti
· Filtri per la commutazione di alimentatori regolati, convertitori DC/DC
· Controlli SCR e TRIAC
· Suppressione RFI
Serie in questa famiglia
| Serie di prodotti | L(µH) | DCR Max (ω) | ISAT MAX (A) | |
| B6010 | 1.0-6800 | 0.012-36.9 | 0.19-18.2 | ✉ |
| B6011 | 1.0-1500 | 0.013-7.3 | 0.15-4.1 | ✉ |
| B6012 | 1.0-6800 | 0.012-36.9 | 0.19-16.2 | ✉ |
| B8020 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | ✉ |
Induttori di potenza ad alta corrente
CARATTERISTICHE:
· Dimensione compatta con filo piatto e tipo SMD
· Basso rumore di radiazione mediante costruzione protetta magneticamente
· Currena elevata
· Bassa resistenza
· Temperatura operativa e temperatura di archiviazione: -40 grado - +105 grado.
Applcazioni:
· Convertitori DC/DC ad alta efficienza
· Convertitori di dollari singoli e polifase
· Filtra per applicazioni audio
· Ottimizzato per applicazioni Boost ad alta corrente
Serie in questa famiglia
| Serie di prodotti | Impedenza@100kHz ± 20% | DCR Max (Mω) | Aumento di temperatura di 40 gradi Corrente (A) Max | |
| CEP104 | 0.8-5.7 | 4.0-9.0 | 11.5-16.3 | ✉ |
| CEP105 | 5.6-22 | 10.5-40 | 4.0-8.5 | ✉ |
| CEP136 | 1.0-10 | 2.6-10.8 | 7.6-13 | ✉ |
| CEP139 | 10-47 | 15-23 | 7.7-9.2 | ✉ |
| CEP1412 | 10-47 | 7.98-17.9 | 6.5-10.1 | ✉ |
| CEP148 | 0.5-12.0 | 1.2-13.0 | 8.5-23 | ✉ |
| CEP1812 | 5.6-33 | 2.00-8.94 | 12.0-22.5 | ✉ |
| CEP2214 | 3.3-47 | 1.87-12.6 | 12.8-36.5 | ✉ |
Induttori di potenza ad alta corrente, induttori di potenza SMD
CARATTERISTICHE:
· Alta capacità di carico di corrente
· Bassa perdita di core
· L'induttanza varia da 22 nh a 120nh
· Gamma di corrente da 14A a 35A
· Materiale core di ferrite
· Temperatura operativa: -40 grado in +125 grado (Ambient Plus Authimperature Rise)
· Temperatura di archiviazione: -40 grado in +125
Applcazioni:
· Elettronica portatile
· Server e workstations
· Sistemi di rete e archiviazione dei dati
· Computer di notebook e desktop
· Carte grafiche e sistemi di alimentazione della batteria
· Regolatori multi-fase
· Modulo del regolatore di tensione (VRM)
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| HCB 0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
SMD Ferrite Core ad alta potenza induttori di potenza ad alta corrente
CARATTERISTICHE:
· Alta capacità di carico di corrente
· Bassa perdita di core
· Materiale core di ferrite
· Temperatura operativa: -40 grado in +125 grado (Ambient Plus Authimperature Rise)
· Temperatura di archiviazione: -40 grado in +125
Applcazioni:
· Elettronica portatile
· Server e workstations
· Sistemi di rete e archiviazione dei dati
· Computer di notebook e desktop
· Carte grafiche e sistemi di alimentazione della batteria
· Regolatori multi-fase
· Modulo del regolatore di tensione (VRM)
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
SMD SCHIEDED POWER INDUTTOR, SMD ad alta affidabilità bobine
CARATTERISTICHE:
Induttore di potenza magneticamente SHIELD SCHIED SMD Power Chip Inductor
Per una corrente alta fino a 50A e un reflow DCR molto basso e saldatura manuale
sono disponibili buoni filetti di saldatura e il carattere previene i danni durante la revoca della saldatura
Applicazioni:
COMPUTER. Notebook
Attrezzatura di alimentazione della batteria
Convertitore DC/DC
Fotocamera digitale e scannercd-rom/dvd e PDA
· Intervallo di temperatura operativa -55 grado in +125
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | ||
| Serie LPM | 0.047-4.7 | 2.75-45 | 4.06-13.8 |
|
2.0-8.0 | ✉ | |
| Serie LPM13 | 0.1-47 | 2.5-60 | 14.2 | 13 | 4.0-6.2 | ✉ | |
| Serie LPM15xx | 4.7-33 | 13-31 | 17.5 | 16.5 | 9.7-12.7 | ✉ | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ | |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ | |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ | |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ | |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ | |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ | |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ | |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ | |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ | |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ | |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ | |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ | |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ | |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ | |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ | |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ | |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ | |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ | |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ | |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ | |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ | |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ | |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ | |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ | |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ | |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ | |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ | |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ | |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ | |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ | |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ | |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ | |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ | |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ | |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ | |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ | |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ | |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ | |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ | |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ | |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ | |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ | |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ | |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ | |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ | |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ | |
| LPM1707 | 0.22-22.0 | 11-80 | 17.15 | 17.15 | 7.0 | ✉ |
SMD schermato magneticamente da induttore di stampaggio a polvere magnetica per la linea di alimentazione
CARATTERISTICHE:
· Magneticamente schermato da stampaggio a polvere magnetica
· Uso generico per linea convertitore DC a CC portatile.
· L'elevata costruzione di scudo magnetico dovrebbe attualizzare l'alta risoluzione per la protezione EMC.
· Disponibile per il montaggio automatico in nastro e pacchetto reale.
· I prodotti non contengono saldatura senza piombo e supporto.
Applicazioni:
· Telefoni cellulari, DVC, DSC, PDA, display LCD, HDDS, ecc.
· Operating temp.: a-40 grado ~ +125 grado (incluso il calore auto-generato)
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Induttori a filo filo a montaggio superficiale ad alta corrente
CARATTERISTICHE:
· Core di ferrite
· Design ad alta frequenza
· DCR inferiore consente IDC elevato
· Eccellenti Valori Q SRF
· Versioni senza piombo
· Conforme a ROHS
· Eccellente stabilità termica
· Temperatura operativa: -25 grado in +85
· Temperatura di archiviazione: -55 grado in +125
Applicazioni:
· Modems PDP. Convertitore TVS LCD
· Radio mobile DC/DC Convertitore
· Telefoni a cordone radio per auto
· Sistemi di posizionamento globale
· Equipaggiamento di comunicazione wireless
· Sistema di networking, filtro XDSL
· Prodotti per computer e periferiche
Serie in questa famiglia
| Serie di prodotti | L(µH) | SRF (MHz) | DCR Max (ω) | IDC Max (MA) | |
| LQH1008 | 1.0-100 | 8.0-100 | 0.078-7.75 | 110-300 | ✉ |
| LQH1206 | 1.0-100 | 7.0-100 | 0.49-12 | 45-175 | ✉ |
| LQH1210 | 0.1-390 | 5.0-200 | 0.25-22 | 50-700 | ✉ |
| LQH1812 | 1.0-2200 | 1.3-120 | 0.20-50 | 30-550 | ✉ |
| LQH2220 | 0.12-10000 | 0.4-450 | 0.01-140 | 50-6000 | ✉ |
Induttori a filo filo-montaggio schermato ad alta corrente
CARATTERISTICHE:
· Struttura protetta da ferrite
· Design ad alta frequenza
· DCR inferiore consente IDC elevato
· Disponibile nella serie E12
· Eccellenti Valori Q SRF
· Versioni senza piombo
· Conforme a ROHS
· Eccellente stabilità termica
· Temperatura operativa: -25 grado in +85
· Temperatura di archiviazione: -55 grado in +125
Applicazioni:
· Modems PDP. Convertitore TVS LCD
· Radio mobile DC/DC Convertitore
· Telefoni a cordone radio per auto
· Sistemi di posizionamento globale
· Equipaggiamento di comunicazione wireless
· Sistema di networking, filtro XDSL
· Prodotti per computer e periferiche
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Induttori di potenza SMD schermati
CARATTERISTICHE:
· Induttore di montaggio della superficie schermato magnetico con punteggio di corrente elevata.
· Bassa resistenza per ridurre al minimo la perdita di potenza.
Applicazioni:
· Eccellente per la conversione della linea di alimentazione DC-DC
Applicazioni utilizzate nel disco rigido, computer del notebook
e altre apparecchiature elettroniche.
Serie in questa famiglia
| Serie di prodotti | L(µH) | SRF (MHz) | DCR Max (ω) | Idc max (a) | |
| SB0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| SB0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
CARATTERISTICHE:
· Induttore generale per la progettazione a basso costo
· Corrente ad alta saturazione
· Costruzione facile che utilizza i nuclei a bordo ferrite
Applicazioni:
· Sfruttamento dei regolatori
· Sistemi automobilistici
· Amplificatori di potenza
· Alimentatori
· SUPPRESSIONE EMI/RFI
· Filtri della linea DC
Induttori di potenza SMD, bobina di strozzatura di alimentazione scudo
Resistenza meccanica induttore di alimentazione della serie SDRH e termica
la stabilità è abbastanza buona da sopportare le variazioni di temperatura
la saldatura di riflusso e la forza esterna. È mini dimensione,
La bassa resistenza conservato ad alta energia rende un induttore ideale
Se utilizzato negli interruttori PDA, DC/DC.
Sii adatto a lavorare nelle grandi condizioni attuali.
· Temperatura operativa: -40 grado in +105
· Temperatura di archiviazione: -40 grado in +105
Applcazioni:
Video telecamere digitali
Sistema di comunicazione
Fornitore di alimentazione dei sistemi automobilistici
Televisori PDP LCD
Drive a disco rigido, topset, xdsl
Sistemi di rete
Equipmen periferici del computer
Serie in questa famiglia
| Serie di prodotti | L(µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| SDRH0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| SDRH0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| SDRH0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| SDRH0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| SDRH103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| SDRH104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| SDRH12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH1510 | 4.7-150 | 2.5-8.5 | 15.3 | 11.8 | 10.8 | ✉ |
| SDRH2D11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| SDRH2D18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| SDRH3D16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| SDRH4D18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| SDRH4D28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| SDRH5D18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| SDRH5D28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| SDRH6D28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| SDRH6D38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| SDRH8D28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| SDRH8D43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |
Induttori schermati a potenza di superficie
CARATTERISTICHE:
· Pinta del piede piccolo
· Flat-top per Pick & Place
· Struttura schermata
· Temperatura operativa: -40 grado in +85
· Temperatura di archiviazione: -40 grado in +105
APPLICAZIONE:
· Alimentazione per VTR.
· Equipaggiamento OA.
· Televisori LCD.
· PC notebook.
· Apparecchiature di comunicazione portatili.
· Convertitori DC/DC, ecc.
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
CARATTERISTICHE:
· Resistenza a bassa DC
· Grande corrente
· Eccellente resistenza meccanica
· Alta affidabilità e eccellente saldabilità
· Profilo basso e quadrato
· Elevata resistenza al calore
Applicazioni:
· VCRS, notebook, convertitori DC/DC
· Video telecamere digitali
· Sistema di comunicazione
· Fornitore di alimentazione dei sistemi automobilistici
· Televisori PDP LCD
· Drive disco rigidi, topset, xdsl
· Sistemi di rete
· Attrezzatura periferica del computer
| Serie di prodotti | L(µH) | Test FREQ (KHZ) | DCR Max (ω) | Idc max (a) | |
| SDR0703T | 1.0-1000 | 100 | 0.02-6.2 | 0.15-3.6 | ✉ |
| SDR0704T | 10-1000 | 100 | 0.12-6.22 | 0.17-1.5 | ✉ |
| SDR1030T | 2.7-1000 | 0.796-7.96 | 0.028-4.7 | 0.2-3.0 | ✉ |
| SDR1045T | 2.7-1000 | 0.252-7.96 | 0.026-4.7 | 0.38-4.8 | ✉ |
| SDR1305t | 2.5-1000 | 0.252-7.96 | 0.0098-2.35 | 0.46-7.2 | ✉ |
| SDR1308T | 10-1200 | 0.252-2.52 | 0.036-1.92 | 0.38-4.05 | ✉ |
| SDR7030T | 1.0-1000 | 0.796-7.96 | 0.022-6.2 | 0.15-3.0 | ✉ |
| SDR7045T | 1.0-1000 | 0.252-7.96 | 0.022-4.0 | 0.22-3.8 | ✉ |
Induttori di potenza a montaggio superficiale
CARATTERISTICHE:
· Base ceramica/ferrite/plastica opzionale
· Progettazione ad alta frequenza
· Valori Q eccellenti
· SRF eccellente
· Eccellente stabilità termica
· Profilo basso
· Stampa di piccoli piedi
Applcazioni:
· Modem
· Radios mobili
· Telefoni cordless
· Sistemi di posizionamento globali
· Equipaggiamento di comunicazione wireless
· Sistema di networking, filtro XDSL
· Prodotti per computer e periferiche
| Serie di prodotti | L(µH) | DCR Max (ω) | Idc max (a) | |
| SPI0402T | 1.0-1000 | 0.05-12 | 0.1-2.9 | ✉ |
| SPI0605HC | 0.47-100 | 0.0097-1.109 | 0.47-6.0 | ✉ |
| SPI0802T | 10-1000 | 0.09-7.0 | 0.1-2.4 | ✉ |
| SPI0804T | 1.0-1000 | 0.009-3.0 | 0.3-9.0 | ✉ |
| SPI0810T | 10-1000 | 0.033-2.0 | 0.80-8.0 | ✉ |
| SPI1006HC | 0.47-100 | 0.0049-0.2707 | 0.95-11.4 | ✉ |
| SPI1306HC | 0.47-100 | 1.4-16.0 | 1.4-16.0 | ✉ |
| SPI1306T | 1.0-1000 | 0.011-1.8 | 1.0-20.0 | ✉ |
| SPI1608HC | 0.47-100 | 0.0019-0.17 | 3.6-51.7 | ✉ |
Induttori di potenza a montaggio superficiale schermato
CARATTERISTICHE:
· Currena elevata
· Magneticamente Case Shield
· Stampa dei piedi molto piccoli
· Flat-top per pick & Place
Applicazioni:
· Ideale per palme e laptop
· Convertitori DC-DC
· Memoria flash di PDA
· Convertitori step-up e gradini
· Temperatura operativa: -40 grado in +85
· Temperatura di archiviazione: -40 grado in +105
Serie in questa famiglia
| Serie di prodotti | Induttanza (µH) | Idc (a) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Induttore di potenza SMT ad alta corrente
La serie SMB di induttori di potenza schermata ad alta corrente presenta una resistenza DC sub-milliohm e una manipolazione di corrente molto alta. Schermamento magnetico e tolleranze DCR strette li rendono ideali per i regolatori VRM/VRD/EVRD multifase a bassa tensione e circuiti di rilevamento di corrente.
CARATTERISTICHE:
· Materiale core di ferrite
· Costruzione schermata
· Temperatura operativa: -40 grado in +125
· Tolleranza DCR stretta per i circuiti di rilevamento della corrente basati su induttore-DCR
· Tre versioni per efficienza e precisione ottimali
· Costruzione di ferrite per piatto L vs i con alta corrente
· La schermatura magnetica consente l'imballaggio ad alta densità
· Ideale per i regolatori multi-fase VRM/VRD/EVRD
Applicazioni:
· Server
· Regolatori multi-fase e VCORE
· Regolatori del notebook
· Sistemi di alimentazione della batteria
· Schede grafiche
Serie in questa famiglia
| Serie di prodotti | OCL (NH) +10% | DCR Max (Mω) | Idc max (a) | |
| SMB0808B | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
| Serie SMB | - | 0.6-1.0 | 14-17 | ✉ |
Shinhom è dedicato alla definizione di un'alta barra di eccellenza per le industrie che integrano o utilizzano le tecnologie magnetiche nelle nostreInduttori SMDprodotti.
Etichetta sexy: SMD Inductor, China Inductor SMD Produttori, fornitori, fabbrica
