Induttori di potenza di classe Doffrono un'ampia selezione di induttori doppi e induttori con filtro di potenza toroidale da utilizzare negli amplificatori di classe D. Questi amplificatori prolungano la durata della batteria nelle applicazioni audio alimentate in corrente continua, come quelle nei sistemi audio automobilistici. I doppi induttori e gli induttori del filtro di potenza toroidale sono progettati per una bassa distorsione e un'elevata qualità del suono. I doppi induttori migliorano significativamente le prestazioni dei filtri LC di uscita in classe D e sono alloggiati in un unico contenitore schermato per risparmiare spazio critico sulla scheda. Questi induttori sono qualificati AEC-Q200 grado 1, conformi RoHS e REACH.
| Famiglie di prodotti | 1.DEP | 2.HDA | 3,HDE |
Famiglia DEP
Induttore a foro passante ad alta corrente
CARATTERISTICHE:
· Funzionamento ad alta temperatura, fino a 180 gradi continui senza invecchiamento
· Basso DCR per minimizzare le perdite e ridurre l'aumento della temperatura
· La tecnologia del nucleo in lega di ferro in polvere fornisce induttanza stabile e
saturazione rispetto alla temperatura operativa con perdite del nucleo soddisfacenti
· La saturazione morbida fornisce una diminuzione prevedibile dell'induttanza con l'aumento
Corrente continua indipendente dalla temperatura
· Il terminale standard è spelato e stagnato per il montaggio con foro passante ma
altre configurazioni di terminali come rame nudo, SMD e pin a pressione
sono disponibili su richiesta
· Sono disponibili opzioni personalizzate
APPLICAZIONI:
· Applicazioni ad alta corrente e ad alta temperatura
· Convertitori DC/DC
· Motore ad alta corrente e soppressione del rumore di commutazione
· Invertitori
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH)±20% | DCR(mΩ) | SRF (MHz) |
Corrente nominale del calore Irm(A) |
Corrente di saturazione Isat 1(A) |
Corrente di saturazione Isat2(A) |
|
| DEP2520 | 1.2-10 | 0.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 |

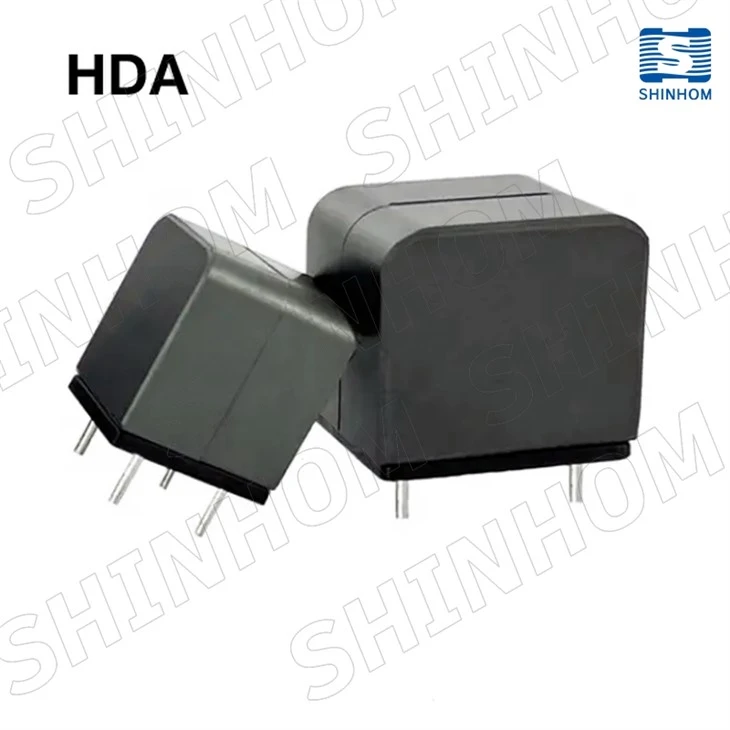

Famiglia HDA
Induttore di potenza per amplificatore digitale
CARATTERISTICHE:
·Basso rumore di radiazione grazie alla struttura schermata magneticamente
·Corrente super elevata, bassa resistenza
·Il design ottimale garantisce un suono di alta qualità e una bassa distorsione
·Temperatura operativa: da -40 gradi a +130 gradi (include aumento della temperatura di 40 gradi)
·Temperatura di stoccaggio: da -25 gradi a +85 gradi
·Tutti i prodotti sono conformi alla direttiva RoHS
APPLICAZIONI:
·Adatto come induttanza per l'amplificatore digitale. Audio per auto, TV LCD e PDP, Home theater a 5.1 canali, ecc.
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH)±20% | DCR massimo(mΩ) | Isat Max(A) | Irm massimo(A) | D(mm) | |
| HDA1010 | 10-15 | 18-23 | 4.3-7.5 | 4.0-5.5 | 0.4-1.2 | ✉ |
| HDA1010AG | 10-33 | 20.5 | 2.0-7.5 | 4.5 | 0.6 | ✉ |
| HDA1315B | 10-33 | 5.6-16 | 3.8-7.0 | 5.5-8.5 | 0.33-0.5 | ✉ |
| HDA1315E | 10-33 | 10-12 | 3.5-11.0 | 7.0-7.5 | - | ✉ |
| HDA1416A | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1416B | 10-47 | 6.5-20 | 6.0-9.0 | 5.0-8.0 | 1.8 | ✉ |
| HDA1416C | 10-27 | 12-20 | 9.0-15.0 | 5.0-7.0 | 1.8 | ✉ |
| HDA1416D | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1516 | 10-33 | 11-22 | 5.5-11.0 | 4.5-7.0 | 0.6-0.8 | ✉ |
| HDA1521A | 10-33 | 11-33 | 8.5-14.0 | 5.0-7.7 | 0.7-0.9 | ✉ |
| HDA1719 | 10-47 | 7.0-34 | 8.0-22.0 | 5.0-12.0 | - | ✉ |
| HDA1931A | 10-33 | 4.0-8.2 | 25.0-50.0 | 10.0-18.0 | - | ✉ |
| HDA2023A | 10-33 | 8.0 | 12-36 | 10-12 | - | ✉ |
| HDA2023B | 10-33 | 8.3-12.0 | 11.0-31.5 | 8.0-9.1 | 1.1-1.2 | ✉ |
| HDA3718H | 10-33 | - | - | - | 1.8-2.4 | ✉ |
| HDAS0910 | 10-22 | 22-52 | 3.2-5.0 | 2.5-3.9 | - | ✉ |
| HDAS1010 | 10-22 | 18-38 | 4.3-7.1 | 3.5-4.2 | - | ✉ |

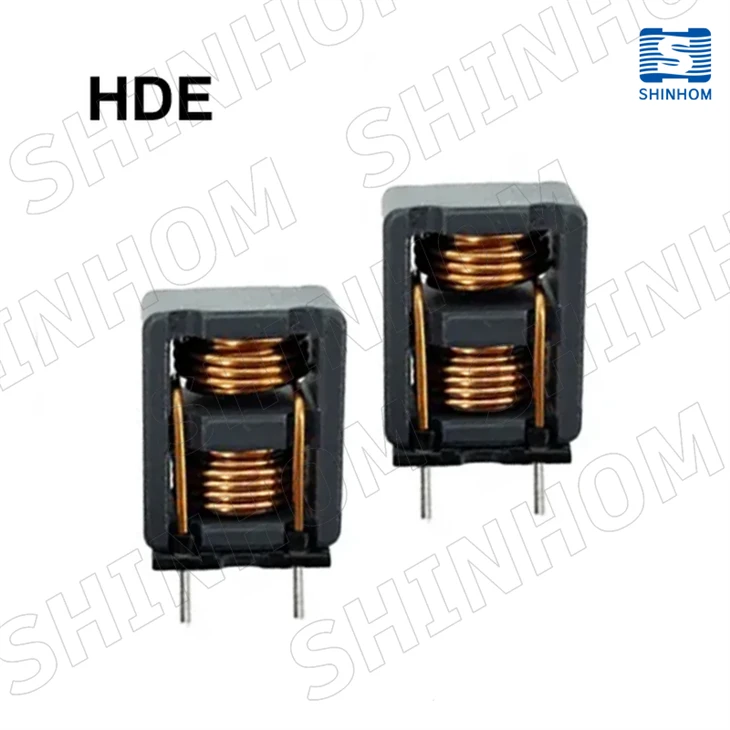

Famiglia HDE
Induttore di potenza per amplificatore di classe D
CARATTERISTICHE:
·Ottima saldabilità e resistenza
·Basso rumore di radiazione grazie alla speciale struttura protetta magneticamente
·Bassa resistenza, alta corrente
·Ampia gamma di frequenze
·Il design ottimale garantisce un suono di alta qualità e una bassa distorsione
·Temperatura operativa e temperatura di stoccaggio: -25 gradi ~105 gradi
APPLICAZIONI:
·Adatto come amplificatore choke digit, audio per auto, TV LCD e PDP, home theater a 5.1 canali, ecc.
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH)±20% | Corrente nominale termica Ampere CC IDC(A) | Corrente di saturazione Isat(A) | Tipo DCR(mΩ) | DCR massimo(mΩ) | D(mm) | |
| HDE1219/1623 | 10-22 | 2.4-6.4 | 5.0-15.0 | 9.0-45.4 | 12-60 | 0.65-0.9 | ✉ |
Shinhom si impegna a stabilire un elevato livello di eccellenza per le industrie che integrano o utilizzano tecnologie magnetiche nei nostri prodottiInduttori di potenza di classe Dprodotti.
