Induttore di schermaturaè progettato per proteggere il filo, il circuito e la bobina dall'influenza del campo magnetico esterno, indebolire l'effetto di interferenza del campo elettromagnetico generato dal circuito su altri componenti e ridurre al minimo le interferenze elettromagnetiche. bilanciando dimensioni ridotte con DCR basso e valori di corrente elevati. Induttore di schermatura Viene solitamente adottata la schermatura magnetica o la schermatura elettromagnetica.
Le caratteristiche dell'induttanza di schermatura
1. Speciale faccia terminale dell'elettrodo placcato in oro, saldatura affidabile, superficie piana facile da installare;
2. Design del circuito magnetico chiuso, con bassa perdita magnetica, bassa resistenza CC, corto e sottile, ecc.
3. Caratteristiche dell'aspetto: induttanza della forma-potenza del pacchetto; Forma di avvolgimento: tipo a strato singolo strettamente avvolto; Proprietà di permeabilità magnetica - nucleo di ferrite; Forma del nucleo: forma a I; Frequenza operativa - alta frequenza; Modalità di installazione: tipo di patch; Materiale scheletro: bachelite;
4. Design piatto con struttura a circuito magnetico chiuso, leggero e sottile, grande corrente e bassa impedenza CC;
Applicazioni degli induttori di schermatura
TV LCD; Laptop; TFT-LCD; Fotocamera digitale, MP3, MP4; Scheda grafica VGA del computer; Telefoni cellulari, piccole apparecchiature di comunicazione; PDA, CATV, VCR, driver LCD; DVD portatile; modulo di alimentazione CC/CC, inverter CC/CA; Attrezzature e strumenti vari per ufficio, ecc.
| Famiglie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LGS | 10-47 | 3.5-15 | 13.5-18 | 13.5-18 | 22-32 | ✉ |
| SDRH | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| LPA | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| LPM | 0.1-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| LPS | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |
| SPI-S | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| HCB | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| DSP | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |
| LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| risorse umane | 0.22-10 | 1.54-45 | 8.4-13 | 7.9-12 | 7-10 | |
| quartier generale | 0.15-2.5 | 14-40 | 10.54-15 | 7.5-11 | 11.2-12.4 | ✉ |
| HSM | 0.22-10 | 7.0-27 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
| SB | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
Induttore di potenza con piombo, induttore a immersione con nucleo in ferrite con custodia in ferrite
C'è uno schermo magnetico all'esterno dell'induttore schermato,
che ha un buon effetto anti-EMI, riduce l'elettromagnetismo
interferenza dell'induttore con il mondo esterno e indebolisce il
effetto di interferenza del campo elettromagnetico generato da
il circuito su altri componenti.
Induttore di potenza da costruzione schermato magneticamente
Induttore di potenza in resina stampata resistente al calore
Induttore di potenza schermato con DCR basso e corrente elevata
Intervallo di temperatura operativa: -40 ~ 125 gradi
APPLICAZIONI:
Videoregistratori, convertitori AC/DC DC/DC
Videocamere
Sistemi di comunicazione
Sistemi automobilistici
Televisori a cristalli liquidi
Fornitori di energia
Sistemi di rete
Apparecchiature periferiche del computer
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LGS1213B | 10-47 | 4.5-10 | 13.5 | 13.5 | 22 | ✉ |
| LGS1218B | 10-47 | 4.5-10 | 13.5 | 13.5 | 27 | ✉ |
| LGS1619 | 10-47 | 3.5-10 | 16.5 | 16.5 | 25 | ✉ |
| LGS1622 | 10-47 | 5-12 | 16.5 | 16.5 | 29 | ✉ |
| LGS1622B | 10-47 | 8-15 | 18 | 18 | 32 | ✉ |
Induttori di potenza SMD, bobina di arresto di potenza dello schermo
Resistenza meccanica e termica dell'induttore di potenza serie SDRH
la stabilità è sufficientemente buona da sopportare le variazioni di temperatura
la saldatura a rifusione e la forza esterna. È di dimensioni mini,
l'elevata energia immagazzinata e la bassa resistenza si rendono un induttore ideale
quando utilizzato nel PDA, interruttori DC/DC.
Essere adatto a lavorare nelle grandi condizioni attuali.
·Temperatura operativa: da -40 gradi a +105 gradi
·Temperatura di stoccaggio: da -40 gradi a +105 gradi
APPLICAZIONI:
Videocamere digitali
Sistema di comunicazione
Fornitore di energia per sistemi automobilistici
Televisori LCD PDP
Dischi rigidi, Topset, XDSL
Sistemi di rete
Attrezzature periferiche per computer
Serie in questa famiglia
| Serie di prodotti | L(µH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| SDRH0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| SDRH0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| SDRH0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| SDRH0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| SDRH103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| SDRH104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| SDRH12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH2D11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| SDRH2D18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| SDRH3D16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| SDRH4D18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| SDRH4D28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| SDRH5D18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| SDRH5D28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| SDRH6D28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| SDRH6D38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| SDRH8D28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| SDRH8D43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |

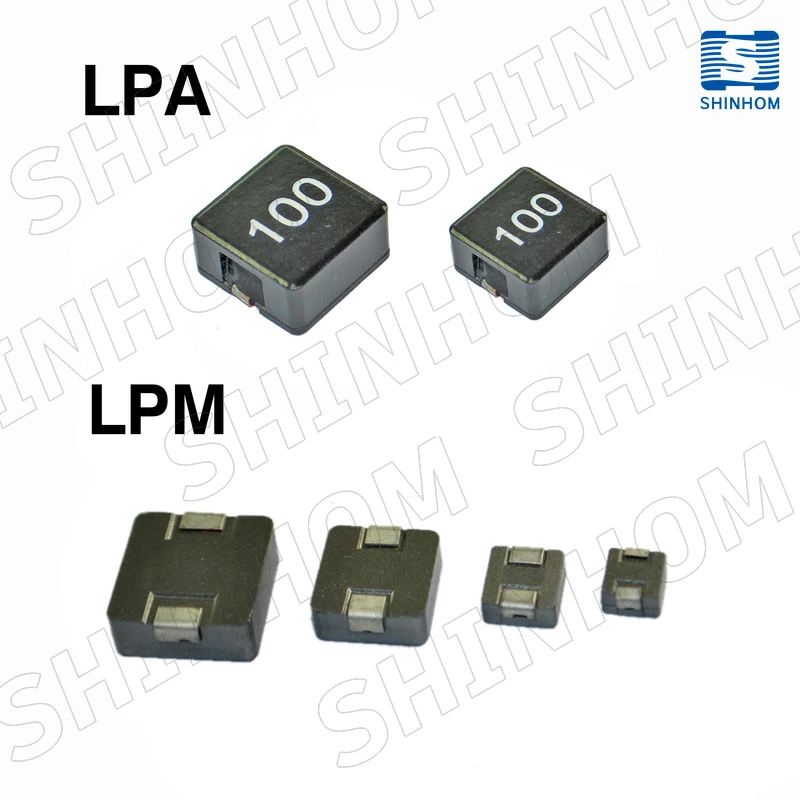

Induttori di potenza ad alta corrente con nucleo in ferrite SMD
CARATTERISTICHE:
· Elevata capacità di carico di corrente
· Bassa perdita del nucleo
· Materiale del nucleo in ferrite
· Temperatura operativa: da -40 gradi a +125 gradi (ambiente più aumento della temperatura propria)
· Temperatura di conservazione: da -40 gradi a +125 gradi
APPLICAZIONI:
· Elettronica portatile
· Server e workstation
· Sistemi di rete e archiviazione dati
· Notebook e computer desktop
· Schede grafiche e sistemi di alimentazione a batteria
· Regolatori multifase
· Modulo regolatore di tensione (VRM)
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
Induttore di potenza schermato SMD, bobine d'arresto SMD ad alta affidabilità
CARATTERISTICHE:
Induttore di alimentazione schermato magneticamente Induttore di chip di alimentazione SMD schermato
Per correnti elevate fino a 50 A e DCR molto basso Reflow e saldatura manuale
sono disponibili Buoni filetti di saldatura e carattere prevengono i danni durante il riflusso della saldatura
APPLICAZIONI:
Portatile
Apparecchiature alimentate a batteria
Convertitore CC/CC
Fotocamera digitale e scannerCD-ROM/DVD e PDA
·Intervallo di temperatura operativa da -55 gradi a +125 gradi
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |

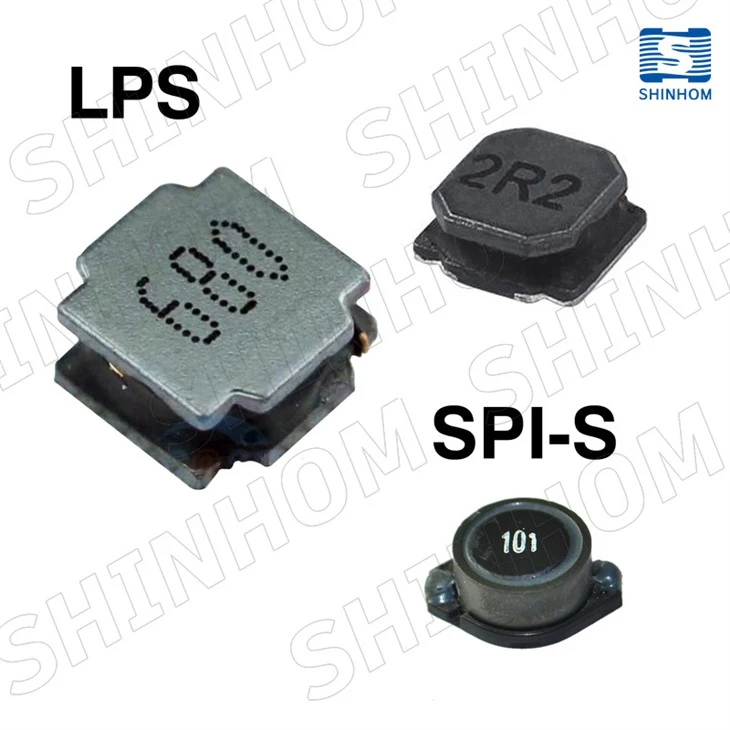

SMD schermato magneticamente da un induttore di stampaggio di polvere magnetica per la linea elettrica
CARATTERISTICHE:
·Schermato magneticamente mediante stampaggio di polvere magnetica
·Uso generico per la linea di convertitori CC-CC portatili.
·La struttura ad alta schermatura magnetica dovrebbe realizzare un'alta risoluzione per la protezione EMC.
·Disponibile per il montaggio automatico su nastro e pacchetto reale.
·I prodotti non contengono piombo e supportano la saldatura senza piombo.
APPLICAZIONI:
·Telefoni cellulari, DVC, DSC, PDA, display LCD, HDD, ecc
·Temperatura operativa: -40 gradi ~ +125 gradi (incluso il calore autogenerato)
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Induttori di potenza schermati a montaggio superficiale
CARATTERISTICHE:
·Corrente elevata
· Protezione magnetica della custodia
· Ingombro molto ridotto
· Parte superiore piatta per Pick & Place
APPLICAZIONI:
· Ideale per palmari e laptop
· Convertitori DC-DC
· Memoria Flash del PDA
· Convertitori step-up e step-down
·Temperatura operativa: da -40 gradi a +85 gradi
·Temperatura di stoccaggio: da -40 gradi a +105 gradi
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Induttori di potenza ad alta corrente, induttori di potenza SMD
CARATTERISTICHE:
· Elevata capacità di carico di corrente
· Bassa perdita del nucleo
· Intervallo di induttanza da 22nH a 120nH
· Gamma di corrente da 14A a 35A
· Materiale del nucleo in ferrite
· Temperatura operativa: da -40 gradi a +125 gradi (ambiente più aumento della temperatura propria)
· Temperatura di conservazione: da -40 gradi a +125 gradi
APPLICAZIONI:
· Elettronica portatile
· Server e workstation
· Sistemi di rete e archiviazione dati
· Notebook e computer desktop
· Schede grafiche e sistemi di alimentazione a batteria
· Regolatori multifase
· Modulo regolatore di tensione (VRM)
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| HCB0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
Induttori schermati di potenza a montaggio superficiale
CARATTERISTICHE:
·Pinta piccola
·Top piatto per Pick&Place
·Struttura schermata
·Temperatura operativa: da -40 gradi a +85 gradi
·Temperatura di stoccaggio: da -40 gradi a +105 gradi
APPLICAZIONE:
·Alimentatore per VTR.
·Attrezzature OA.
·Televisori LCD.
·PC notebook.
·Apparecchiature di comunicazione portatili.
·Convertitori DC/DC, ecc.
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
Induttori a filo avvolto schermati per montaggio superficiale ad alta corrente
CARATTERISTICHE:
· Struttura schermata in ferrite
· Design ad alta frequenza
· Il DCR inferiore consente un'Idc elevata
· Disponibile nella serie E12
· Eccellenti valori Q SRF
· Versioni senza piombo
· A norma RoHS
· Eccellente stabilità termica
·Temperatura operativa: da -25 gradi a +85 gradi
·Temperatura di stoccaggio: da -55 gradi a +125 gradi
APPLICAZIONI:
· Modem PDP. Convertitore TV LCD
· Convertitore DC/DC per radiomobili
· Telefoni Cordless Autoradio
· Sistemi di posizionamento globale
· Apparecchiature per comunicazioni wireless
· Sistema di rete, filtro xDSL
· Prodotti informatici e periferiche
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Induttori di potenza ad alta corrente SMD
CARATTERISTICHE:
Costruzione schermata.
·DCR/μH più basso, in questa dimensione del contenitore.
·Gestisce picchi di corrente transitori elevati senza saturazione.
·I prodotti non contengono piombo e supportano anche la saldatura senza piombo.
APPLICAZIONI:
· Filtro di linea di alimentazione per convertitore DC-DC.
· Fornitore di energia elettrica a commutazione.
· Personal Computer e altre apparecchiature elettroniche portatili.
. La temperatura della parte (ambiente + aumento della temperatura) non deve superare
125 gradi nelle peggiori condizioni operative.
. Temperatura operativa e temperatura di stoccaggio: -25 gradi - +125 gradi .
Serie in questa famiglia
| Serie di prodotti | Induttanza (μH) | IDC(A) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | |
| DIP HR | 0.22-2.2 | 17-45 | 13 | 12 | 9-10 | ✉ |
| SMD HR | 0.3-10 | 1.54-15.84 | 8.4-12.1 | 7.9-11.4 | 7.0-9.5 | ✉ |
Famiglia del quartier generale
Induttori di potenza ad alta corrente
CARATTERISTICHE:
·Valutazione attuale: fino a 80 Apk
·Intervallo di induttanza: da {{0}},14μH a 0,31μH
·Gestisce picchi di corrente transitori elevati senza saturazione
·Rumore di ronzio estremamente basso, grazie alla struttura composita
·Conforme alla direttiva RoHS 2002/95/CE
·Temperatura operativa e temperatura di stoccaggio: -40 gradi - +125 gradi .
APPLICAZIONI:
·Applicazioni PDA/notebook/desktop/server
·Convertitori POL ad alta corrente
·Alimentatori a basso profilo e ad alta corrente
·Dispositivi alimentati a batteria
·Convertitori DC/DC nei sistemi di alimentazione distribuiti
·Convertitore CC/CC per array di gate programmabili sul campo (FPGA)
Serie in questa famiglia
| Serie di prodotti | Induttanza L{{0}}(μH)±15% 0Adc | Corrente nominale termica CC(A) | Corrente di saturazione CC(A) | DCR massimo(mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Induttori di potenza ad alta corrente SMD
CARATTERISTICHE:
·Alta corrente e DCR basso
·Profilo basso per il posizionamento della macchina
·Interferenza elettromagnetica minima
·Prevenire l'effetto EMI tramite un'impedenza precisa
·Design personalizzato disponibile
·Compatibile con RoHS
APPLICAZIONI:
· Filtro di linea di alimentazione per convertitore DC-DC.
· Fornitore di energia elettrica a commutazione.
· Personal Computer e altre apparecchiature elettroniche portatili.
Serie in questa famiglia
| Serie di prodotti | L(µH) | Irm(A) | Isat(A) | DCR massimo(mΩ) | |
| HSM0807 | 0.3-10 | 4.4-20.5 | 7.0-36 | 1.54-44.55 | ✉ |
| HSM1009 | 0.22-10 | 9.0-21.5 | 8.0-60 | 0.66-22.77 | ✉ |
| HSM1210 | 0.22-10 | 9.0-27.0 | 10-60 | 0.58-15.84 | ✉ |
Induttori di potenza SMD schermati
CARATTERISTICHE:
·Induttore a montaggio superficiale schermato magneticamente con corrente nominale elevata.
·Bassa resistenza per mantenere al minimo la perdita di potenza.
APPLICAZIONI:
·Eccellente per la conversione CC-CC della linea elettrica
Applicazioni utilizzate in dischi rigidi e computer notebook
e altre apparecchiature elettroniche.
Serie in questa famiglia
| Serie di prodotti | L(µH) | SRF(MHz) | DCR massimo(Ω) | IDC massimo(A） | |
| SB0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| SB0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
Shinhom si impegna a stabilire un elevato livello di eccellenza per le industrie che integrano o utilizzano tecnologie magnetiche nei nostri prodottiInduttore di schermaturaprodotti.
Etichetta sexy: induttore di schermatura, produttori di induttori di schermatura Cina, fornitori, fabbrica
