Come aFabbrica di strozzatura toroidalee progettista di circuiti è necessario gestire molti tipi di rumore: rumore interno, rumore esterno, rumore RF, rumore di frequenza della linea e così via. Indipendentemente dal suo tipo o dalla sua fonte, il rumore può essere un fattore limitante nelle prestazioni del sistema e deve essere affrontato e ridotto al minimo. La sfida di riduzione del rumore di solito si riduce al seguente "quanti sforzi e costi sono richiesti?
Anche l'onnipresente alimentatore a commutazione (SMP) ha problemi di rumore. Grazie alla sua efficienza e alle dimensioni ridotte, questa architettura è ampiamente utilizzata in applicazioni tra cui driver a LED e regalast elettronici. Sfortunatamente, anche le unità SMPS sono soggette al rumore della modalità differenziale (DM) e al rumore della modalità comune (CM), entrambi i quali devono essere soppressi sia per le prestazioni che per le ragioni normative.
Comprendi i meccanismi e le soluzioni del rumore
La modalità differenziale e il rumore della modalità comune hanno cause diverse e quindi soluzioni diverse. Il rumore della modalità differenziale è il rumore condotto sulla linea e neutro in direzioni opposte (Figura 1, a destra). Il filtro DM di base utilizza uno strozzamento a vento singolo (induttore) inserito nel percorso della linea, insieme a un condensatore dalla linea a neutro, bloccando così il rumore dalla propagazione attraverso il sistema.
Il rumore in modalità differenziale deriva dalle fluttuazioni di tensione tra la linea di alimentazione e la linea neutra, manifestando come correnti che fluiscono in direzioni opposte sulle due linee (come durante la commutazione dei transitori in alimentatori di commutazione). Il rumore in modalità comune, d'altra parte, è generato dall'accoppiamento della capacità parassita o dall'interferenza elettromagnetica tra le linee e il terreno, con correnti che fluiscono nella stessa direzione su entrambe le linee (come correnti di perdita a terra da dispositivi di commutazione ad alta frequenza). Le loro distribuzioni spettrali differiscono: il rumore in modalità differenziale è concentrato principalmente nell'intervallo a bassa frequenza (ad es. Frequenze di commutazione e loro armoniche), mentre il rumore in modalità comune si verifica in genere nell'intervallo ad alta frequenza (EG, livelli MHZ).
Limitazioni delle soluzioni di soppressione tradizionali
La complessità dei filtri discreti: i metodi tradizionali richiedono progetti separati per induttori in modalità differenziale (finto singolo) e induttori in modalità comune (doppio shinding), combinati con i capacità X (condensatori attraverso la linea) e i capitolatori Y (Capacità da linea a terra) per formare una rete di filtri LC. Ciò non solo occupa l'area del PCB, ma aumenta anche i costi e i rischi di affidabilità dovuti all'elevato numero di componenti.
Problemi di accoppiamento core: in progetti discreti, il flusso magnetico dell'induttore in modalità differenziale può interferire con l'induttore in modalità comune, in particolare nei layout compatti, portando a prestazioni del filtro degradate.
Struttura di progettazione integrata e principio operativo degli strofini a doppia funzione

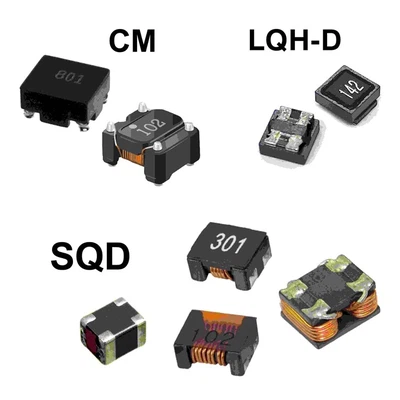

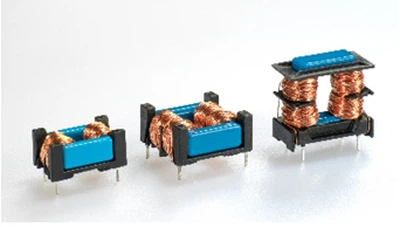

Gli strozzatori a doppia funzione utilizzano la tecnologia di condivisione del nucleo, progettando due set di avvolgimenti sullo stesso nucleo magnetico: uno per l'induttore in modalità differenziale (giuramento singolo) e l'altro per l'induttore in modalità comune (doppio Winding). Ottimizzando il numero di curve di avvolgimento e materiale core (come la ferrite ad alta permeabilità), la soppressione simultanea di entrambe le modalità di rumore si ottiene all'interno di un singolo componente. Ad esempio:
Percorso in modalità differenziale: l'induttore a shinding singolo è collegato in serie nella linea per sopprimere i componenti ad alta frequenza delle correnti in modalità differenziale.
Percorso in modalità comune: l'induttore a doppio avvolgimento blocca il flusso delle correnti di modalità comune attraverso il principio della cancellazione del flusso magnetico.
Vantaggi delle prestazioni
Ottimizzazione dello spazio e dei costi: il design integrato riduce l'occupazione dell'area PCB del 30% -50% e semplifica la fattura dei materiali (BOM).
Capacità di soppressione ad alta frequenza migliorata: ottimizzando la risposta in frequenza del materiale core (come la lega nanocristallina), può essere coperto un intervallo di frequenza più ampio (intervallo tipico: 150kHz -30 MHz), soddisfando gli standard EMC come CISPR 32.
Migliore gestione termica: i nuclei condivisi riducono la resistenza termica, rendendoli adatti a scenari ad alta densità di potenza (come i moduli di ricarica dei veicoli elettrici).
Casi di applicazione e dati misurati
Caso di alimentazione del conducente a LED
In un driver LED da 100 W, la sostituzione di filtri discreti tradizionali con strozzatori a doppia funzione ha comportato:
Riduzione del rumore condotta: l'attenuazione del rumore in modalità differenziale ha raggiunto 40 dB@1MHz e l'attenuazione del rumore in modalità comune ha raggiunto 35dB@5MHz (rispettando i limiti di classe B della parte 15 FCC).
Miglioramento dell'efficienza: l'efficienza complessiva è aumentata di 0. 8% a causa della riduzione delle perdite di base.
Direzioni di evoluzione tecnica
Adaptation to wide-bandgap semiconductors: In response to the high switching frequencies (>1MHz) di dispositivi GAN/SIC, strofini integrati a risposta più alta-frequenza (come materiali magnetici a film sottile).
Filtro intelligente: integrazione di sensori di corrente e induttori regolabili per la soppressione del rumore dinamico (ad es. Filtro adattivo basato su algoritmi di intelligenza artificiale).
Conclusione
Gli strozzatori a doppia funzione, attraverso l'innovazione strutturale e l'ottimizzazione dei materiali, affrontano i problemi di grandi dimensioni, costi elevati e complessità di progettazione dei tradizionali filtri EMI, particolarmente adatti per sistemi di alimentazione ad alta densità limitati dallo spazio (come stazioni base 5G e nuova elettronica di veicoli energetici). In futuro, con la proliferazione della tecnologia dei semiconduttori di terza generazione, tali componenti integrati diventeranno dispositivi fondamentali per una gestione efficiente del rumore.
