1. il killer nascosto nei sistemi fotovoltaici: saturazione armonica
Quando la luce del sole colpisce i tuoi pannelli solari, non crea solo onde sinusoidali pulite .Inverter Switch su 20-100 khz, iniettando armoniche ad alta frequenza in attuali trasformatori (CTS) . CT tradizionali a core di ferrite saturate in queste condizioni, causando:
＞ errori di fase a 3 gradia 5kHz → distorce la misurazione di energia da2.8%
Falso inciamparedi relè di protezione dovuti alla distorsione della forma d'onda
8% perdite di energia non contabilizzatenel monitoraggio sul lato DC
2. Silicon Steel vs Ferrite: The Core Showdown
Materiale
| Proprietà | Nucleo di ferrite | Nucleo in acciaio al silicio | Vantaggio |
|---|---|---|---|
| Eddy Loss @1kHz | 100% (Ref) | 60% | ↓ 40% di calore |
| REMANENZA (BR) | 0.2T | 0.05T | Bias anti-DC |
| Drift temp | ± 0,5%/ grado | ± 0,1%/ grado | Stabile nei deserti |
Perché funziona: La struttura laminata di Silicon Steel interrompe i percorsi di corrente parassita, riducendo la saturazione indotta dal calore .
Innovazioni strutturali
Avvolgimenti distribuiti: Tagliare le perdite di effetto di prossimità del 30% (nonostante il 15% di costo)
Ottimizzazione del gap d'aria: 0.1-0.3 mm micro-gaps in core split blocco dc flusso accumulo
Prova sul campo: In un impianto 3 0 0MW, CTS in acciaio silicio ha ridotto i guasti indotti dall'armonica da 3,2 a 0/anno
3. il tuo 4- ELISCHIO DI SELEZIONE PASSAGGIO
① Risposta di frequenza
Deve coprire0-50 khz(intervallo di commutazione inverter)
Errore di fase<1° at 25th harmonic(IEC 61869-21: 2023 mandato)
② Riserve anti-saturazione
Margine di densità del flusso:BM inferiore o uguale a 0,8 t(50% al di sotto del punto di saturazione 1,5 t)
Tolleranza DC:>Corrente valutata al 10%(Gestisce PV Ripple)
③ Durezza ambientale
-40 grado ~ 85 gradiGamma operativa (scatole da un combinatore esterno)
Sigillatura IP67contro la polvere/umidità
④ Avviso trap di certificazione
Evita CT "a banda larga" senzaAlgoritmi di compensazione armonica
VerificareIEC 61869-21 Rapporti di testPer i test di sovrapposizione DC

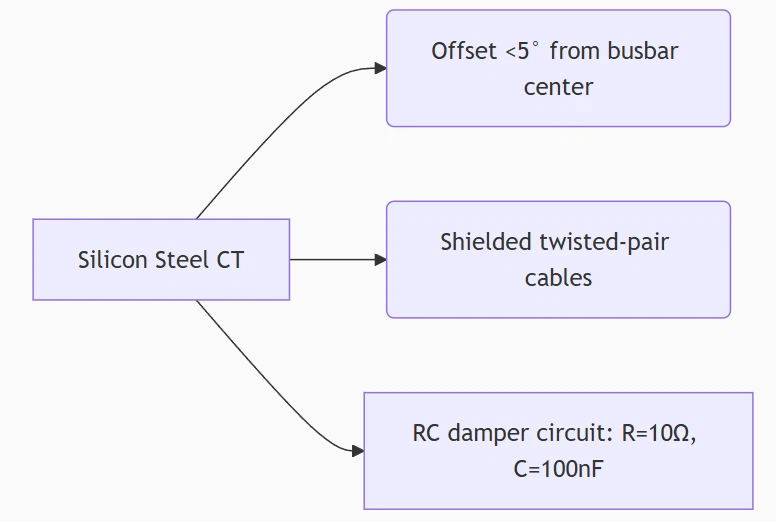

4. Segreti di installazione per le prestazioni di picco
Per inverter di stringhe
Perché?Il montaggio eccentrico provoca asimmetria magnetica ↑ 5% Errore
Per le scatole di combinatore DC
UtilizzoCT ibridi: Hall Sensor + Silicon Steel Core
Critico per1500V/1000Amonitoraggio
5. Impatto reale: dal 2,8% allo 0,3% di errore
| Metrica | Ferrite Ct | Silicon Steel Ct | Miglioramento |
|---|---|---|---|
| Errore annuale per la perdita di energia | 2.8% | 0.3% | ↓89% |
| Filtro Capex | $ 15, 000/mw | $ 9, 000/mw | ↓40% |
| Relay falsi viaggi | 3,2/anno | 0 | Risolto al 100% |
Dati da Zhejiang 300MW Solar Farm (2024)
