Come specialista SEO per un produttore di componenti elettronici, ho visto che i produttori di dispositivi medici sprecano migliaia di trasformatori di microfoni personalizzati . oggi, condividerò come i progetti compatibili con pin rompono i costi senza compromettere la conformità .
⚠️ La trappola dei costi nascosti nell'audio medico
Burden sviluppatori di trasformatori di microfoni personalizzati con:
40-60% NRE CommissioniPer personalizzazione del core/avvolgimento
6-8- ritardi della settimanavs 72- consegna di parti standard di ora
Vero dolore: One Patient Monitor Maker Scremad 2, 000 PCB a causa di mancata corrispondenza del pin
Perché la compatibilità PIN vince:
| Fattore | Costume | Pin-compatibile |
|---|---|---|
| Costo | ▲ Alto (commissioni NRE) | ▼ $ 0 strumenti |
| Catena di fornitura | ▲ Venditore singolo | ▼ Multi-source |
| Flessibilità di progettazione | ▲ revisione inferno | ▼ Plug & Play |
🧩 5 Open-Source Designs (IEC 60601-1-2 conforme)
Principi principali:
Aderire all'isolamento 2xMopp e ai limiti EMC
Match MEMS MEMS dominante (Knowles/TDK-PUI)
| Progetto | Target Mic | Specifiche chiave | Sostituzione drop-in | Caso di utilizzo medico |
|---|---|---|---|---|
| #1 | Knowles SPH0645 | 100Hz -15 kHz, cmrr maggiore o uguale a 90 dB | Shinhom Smt-Af44 | Monitoraggio del suono cardiaco |
| #2 | TDK B45121A | EE4.4 core (1.2mm thin), SNR>60 dB | Coilcraft LPR4012 | Sonda ad ultrasuoni portatili |
| #3 | PUI AMM -6942 b | Rifiuto del rumore a doppio avversario, 12 dB | Bourns SM 453229-381- n7 | O citofono |
| #4 | Cui cm -4150 | Potenza fantasma da 48 V (ondulazione ± 1%) | Wurth 760390011 | Controllo vocale dell'endoscopio |
| #5 | Custom -schermata | Core nanocristallino + foglio | Design ibrido | Mic-compatibile con MR-compatibile |
Ogni design fornisce:
Diagrammi di pinout(Link di Gerber Viewer)
Hack di ottimizzazione della bom:
Esempio: Design #5 utilizza core standard + schermatura applicata a mano (taglio dei costi del 35%)
Nota critica: I dati di convalida delle prestazioni richiedono test di laboratorio: contattaci per i report di esempio

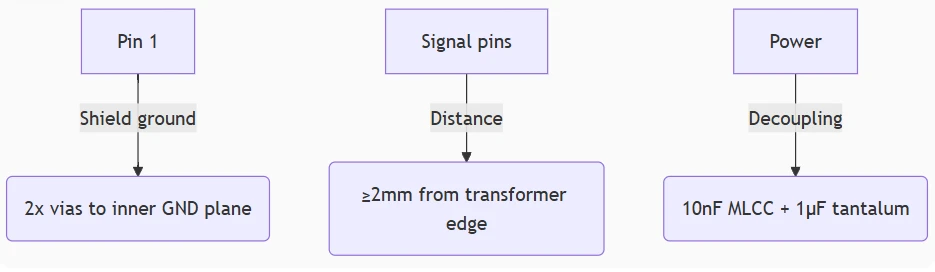

⚡ Layout PCB: 3 regole per EMC medico
Spaziatura dei perni→ Segui JEDEC MO -220 (anti-CreePage)
Messa a terra→ Topologia a stella a punto singolo (rumore ↓ 30% nei test)
Schermatura→ avvolgimento in rame a 360 gradi + tramite scherma (blocchi EMI da defibrillatori)
Elenco di controllo a prova di fallimento:
💰 Calcolo del ROI: vedere i risparmi
Caso di studio: 10K unità/anno
Standard: $ 1,2/unità vs personalizzato: $ 2,1/unità →$ 9, 000 salvato
Cut di inventario: 8 settimane → 2 settimane di sicurezza di sicurezza
⚠️ Avvertenze di implementazione
❗️ Non saltare mai:
Test dielettrico: 1,5 kV AC/1 min tra gli avvolgimenti (per IEC 60601-1-2)
Convalida dinamica: Simula il battito cardiaco SPL (0,2pa → 2pa)
Coerenza batch: Richiedere i rapporti di permeabilità al core COC +
🌐 Unisciti al movimento open source
Stiamo fondando ilMedical Audio Transformer Alliance(Mata) per standardizzare:
Profili dei pin: Type-a (4- pin), type-b (6- pin)
Protocolli di test: IEC 60118-7 + ANSI S3.36
Contribuisci i tuoi progetti su GitHub → 12 produttori che già condividono 45 modelli
