Se ti sei mai chiesto perché un sensore di precisione si guasta sporadicamente, un motore si guasta inaspettatamente o un'intera linea di produzione si ferma senza una ragione apparente, potresti avere a che fare con un nemico invisibile:Interferenza elettromagnetica (EMI). Nel mondo dell'elettronica industriale, garantire un funzionamento affidabile non significa solo scegliere i componenti giusti; si tratta di proteggerli. Questa guida demistificherà i filtri EMI della linea CA, spiegando perché non sono solo un accessorio ma unfondamento criticoper qualsiasi sistema robusto.
La minaccia invisibile: cos'è l'EMI e da dove viene?
L'EMI è un rumore elettrico indesiderato che può disturbare, deteriorare o addirittura danneggiare le apparecchiature elettroniche. Sulle linee elettriche CA, questo rumore non viaggia in modo educato; Essosi accoppia sui filiattraverso due modalità principali:
Emissione condotta:Rumore generato da un dispositivo (come un convertitore di frequenza o un alimentatore a commutazione) che ritorna sulla rete CA, interferendo potenzialmente con ogni altro dispositivo sullo stesso circuito.
Accoppiamento irradiato:Rumore proveniente da potenti sorgenti vicine (trasmettitori radio, saldatrici ad arco, anche altri macchinari) che viene captato dalle linee elettriche che fungono da antenne accidentali.

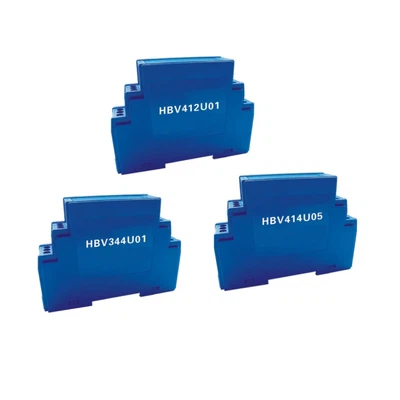

I rischi sono tangibili. Per dispositivi di misurazione sensibili-comeTrasduttori di tensione con precisione 0,2%.nei tuoi sistemi-L'EMI può introdurre rumore nelle letture, causando il danneggiamento dei dati e imprecisioni nel controllo. A livelli più alti, può innescare arresti errati, accelerare l’invecchiamento dei componenti e portare a costosi tempi di inattività e a problemi di conformità.
Demistificare la "magia nera": come funziona un filtro EMI
Viene addirittura intitolato un testo rinomato nel settore"Perché chiamare i filtri EMI Black Magic?", evidenziando la confusione che li circonda. Analizziamo la scienza.
Un filtro EMI di linea CA è una rete di componenti passivi (induttori e condensatori) disposti strategicamente per creare unpercorso a bassa-impedenza verso terra per il rumore ad alta-frequenza, consentendo il passaggio senza ostacoli dell'alimentazione di rete a bassa-frequenza (50/60 Hz)-2. Il suo compito principale è quello di affrontare due distinti tipi di rumore:
Rumore di modo comune:Segnali di rumore identici che appaiono in fase sia sui conduttori di Linea che di Neutro, rispetto alla terra. Ciò è spesso causato dall'accoppiamento radiativo.
Rumore in modalità differenziale:Rumore che appare come una differenza di potenzialefrai conduttori di Linea e Neutro. Questo viene generalmente generato internamente dalle operazioni di commutazione proprie del dispositivo.
Un filtro standard utilizza una combinazione diX-condensatori(posizionato tra Linea e Neutro) per attenuare il rumore in modalità differenziale, eY-condensatori(posizionato dalla Linea/Neutro alla Terra) insieme a ainduttanza di modo comuneper sopprimere il rumore di modo comune-2. Questa doppia azione pulisce l'alimentazione prima che raggiunga i circuiti sensibili.
Più della semplice conformità: i vantaggi non-negoziabili
Sebbene il rispetto delle normative sulla compatibilità elettromagnetica (EMC) sia un fattore primario, il valore di un filtro EMI di alta-qualità si estende ben più in profondità:
Affidabilità del sistema migliorata:Filtrando picchi di tensione e transitori dannosi (spesso discussi insieme alle EMI nella letteratura di progettazione), i filtri proteggono i semiconduttori e l'isolamento vulnerabili, migliorando direttamente la qualità del sistema.Tempo medio tra i guasti (MTBF).
Protezione dell'integrità della misurazione:È qui che la filosofia si interseca con componenti di precisione come i trasduttori di tensione. Un trasduttore può vantarsiPrecisione dello 0,2% e deriva a bassa temperatura, ma le sue prestazioni sono garantite solo quando riceve energia pulita. Un filtro EMI garantisce che il segnale di ingresso che misura e l'alimentazione su cui opera siano esenti da corruzione, preservando quella precisione-conquistata con fatica.
Sicurezza e isolamento:I filtri di qualità sono progettati con un isolamento affidabile e distanze di dispersione/spazio libero adeguate. Ciò si allinea perfettamente con l'approccio di sicurezza-prima visto nei componenti classificati perIsolamento 2500 V CC, garantendo la sicurezza dell'operatore e dell'impianto.
Scegliere la difesa giusta: una filosofia della prestazione
La selezione di un filtro EMI non dovrebbe essere un ripensamento. Richiede lo stesso rigore della selezione di un sensore critico. Considerare:
- Valutazione attuale:Deve gestire la corrente RMS continua con margine.
- Tensione nominale:Sufficiente per la tensione della linea CA, considerando le sovratensioni.
- Perdita di inserzione:Le sue prestazioni di attenuazione corrispondono allo spettro di frequenze del rumore?
- Certificazioni di sicurezza:Cerca UL, CE, VDE e così via come marchi non-negoziabili di progettazione di sicurezza.
A Shinhom, la nostra filosofia è questala vera performance è sistemica. Progettiamo i nostri filtri EMI con gli stessi principi fondamentali che definiscono i nostri componenti di misurazione di precisione:robustezza, affidabilità e precisione incrollabile in condizioni-reali. Proprio come i nostri trasduttori sono costruiti per fornire segnali stabili e isolati, i nostri filtri sono costruiti per fornire una base di potenza pulita e stabile.
Mettiamola in questo modo: un filtro EMI e un sensore di precisione sono due facce della stessa medaglia. Uno ti assicura il segnalemisuraè puro; l'altro ti assicura il potereforaggioè pulito. In un ambiente industriale-con una posta in gioco elevata, scendere a compromessi su uno dei due è un rischio che non ci si può permettere.
Il rumore elettrico invisibile mette a rischio l'affidabilità del sistema e l'integrità dei dati? Parliamo di come una solida soluzione di filtraggio può proteggere il tuo investimento.Contatta il nostro team di supporto tecnico all'indirizzosales@shinhom.comper una consulenza su misura per le sfide specifiche della vostra applicazione.
