Induttori con perline di ferrite SMD

Induttori con perline di ferrite SMD

1.Basso profilo;

2. Costruzione protetta magneticamente e bassa resistenza CC;

3. Ideale per una varietà di applicazioni con induttori per convertitori CC-CC;

4. Conformità RoHS;

5. Senza alogeni;

6. Adatto per grandi correnti;

7. Alta affidabilità per usi automobilistici.

introduzione al prodotto

Induttori con perline di ferrite SMD

Le sfere magnetiche montate in superficie vengono utilizzate per sopprimere il rumore ad alta frequenza e le interferenze di picco sulle linee di segnale e di alimentazione e hanno la capacità di assorbire gli impulsi elettrostatici.

L'induttore magnetico presenta i vantaggi di dimensioni ridotte, leggerezza e prezzo basso, quindi è ampiamente utilizzato nei circuiti elettronici. Ad esempio, nei telefoni cellulari, nei computer e in altri prodotti elettronici, l'induttanza magnetica viene utilizzata per il filtraggio, la regolazione della tensione, la riduzione del rumore e altri aspetti. Inoltre, gli induttori magnetici possono essere utilizzati anche nei caricabatterie wireless, nei caricabatterie per auto elettriche e in altri campi.

Vantaggi del montaggio su superficie:

Dimensioni più piccole e maggiore flessibilità progettuale

Facile da montare

Costo inferiore



Famiglie di prodotti 1. PMI ✉ 2. SMB3H ✉ 3. SMB5H ✉ 4. SMB1010 ✉ 5. SMBXX1208 ✉ 6.Serie PMI ✉



1. Famiglia PMI ✉

Perline di ferrite ad alta corrente per la soppressione delle interferenze elettromagnetiche

CARATTERISTICHE:product-800-800

  • Prestazioni ad alta impedenza per un'efficace soppressione delle EMI
  • Supporta correnti elevate fino a 15 A max
  • Bassa resistenza CC per una perdita di potenza minima
  • Prestazioni stabili a 25 MHz e 100 MHz
  • Design SMD compatto per un layout PCB-salvaspazio
  • Adatto per applicazioni di filtraggio del rumore ad alta-frequenza

APPLICAZIONI:

  • Circuiti di alimentazione
  • Convertitori CC/CC
  • Elettronica di consumo
  • Apparecchiature di comunicazione
  • Elettronica automobilistica
  • Sistemi di controllo industriale

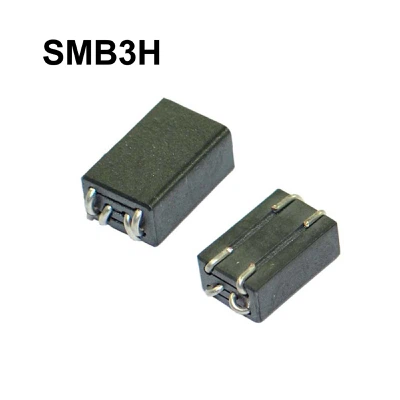

2. Famiglia SMB3H ✉

Perline soppressori multilinea

CARATTERISTICHE:product-800-800

  • Soppressione EMI multilinea per linee di segnale e di alimentazione
  • Prestazioni ad alta impedenza a 25 MHz e 100 MHz
  • Supporta sia il montaggio SMD che DIP
  • Design compatto per layout PCB-salvaspazio
  • Prestazioni elettriche stabili e affidabilità
  • Disponibili diverse dimensioni e configurazioni

APPLICAZIONI:

  • Soppressione del rumore sulla linea di dati e segnali
  • Filtraggio dell'alimentazione
  • Apparecchiature di comunicazione
  • Elettronica di consumo
  • Sistemi di controllo industriale
  • Elettronica automobilistica



3. SMB5H ✉

Soppressione EMI SMD Cordone in ferrite a 5 fori



CARATTERISTICHE:product-800-800

  • Corrente nominale elevata
  • Induttore a sfere a basso DCR e alto IDC
  • Design compatto e semplice con elevata affidabilità
  • Ottima soluzione SMD per l'induttanza tradizionale a banda larga
  • Perline di ferrite assiali con foro passante-per la soppressione delle interferenze elettromagnetiche
  • Perline a filo avvolto a montaggio superficiale- con alta frequenza e soppressione EMI





APPLICAZIONI:

  • Convertitori modem, PDP, LCD e TV
  • Radiomobili, convertitori DC/DC
  • Dispositivi di filtraggio del rumore
  • Circuiti di controllo di binario e SCR
  • Apparecchiature di comunicazione senza fili
  • Unità disco del computer e scheda PC per filtrare l'EMI da fonti esterne come autoradio, telefoni cellulari e videoregistratori





4. Famiglia SMB1010-4W ✉

Array di perline di ferrite SMD

CARATTERISTICHE:product-800-800



  • L'array di ferrite integrato 4 in 1 consente di risparmiare spazio sulla scheda
  • Elevata corrente nominale fino a 6 A
  • Il basso DCR riduce al minimo la perdita di potenza
  • Prestazioni di impedenza stabili a 25 MHz e 100 MHz
  • Conforme alla direttiva RoHS e rispettoso dell'ambiente



APPLICAZIONI:

  • Soppressione del rumore della linea elettrica
  • Convertitori CC-CC
  • Elettronica automobilistica
  • Sistemi di controllo industriale
  • Elettronica di consumo
  • Apparecchiature di comunicazione







5. Famiglia SMBXX1208 ✉

Induttori di potenza multi-fase







CARATTERISTICHE:

  • Induttore multifase-ad alta correnteproduct-800-800
  • Induttore accoppiato di fase da 100 nH per fase
  • Pacchetto per montaggio su superficie con ingombro di 12 mm di larghezza x 8,5 mm di altezza con 12,5 mm.
  • Lunghezze 18,5 mm, 24,5 mm e 36,5 mm
  • Materiale del nucleo in ferrite
  • Livello di sensibilità all'umidità (MSL): 1



APPLICAZIONI:

  • Per uso esclusivo con Maxim? Controller multifase-
  • Moduli regolatori di tensione (VRM) e VRM ad alta densità di potenza
  • Server e desktop
  • Unità di elaborazione centrale (CPU)
  • Unità di elaborazione grafica (GPU)
  • Circuito integrato specifico per l'applicazione (ASIC)
  • Sistemi di rete e archiviazione dati
  • Moduli-punto di-carico (POL) ad alta corrente
  • Regolatori Vcore



6.Serie SMB con induttori accoppiati SMT ✉

CARATTERISTICHE:

  • Basso profilo, tipo SMD per layout PCB-salvaspazio
  • La struttura schermata magneticamente riduce al minimo le interferenze EMI
  • Capacità di gestione di correnti elevate con DCR basso per una perdita di potenza minima
  • Elevato accumulo di energia per fase con eccellenti prestazioni di accoppiamento
  • Disponibili diverse dimensioni di confezione: 0620, 0630, 1040, 1350, 1375, 1440, 1480, 1490, 1740, 1970
  • Gamma di induttanza da 80 nH a 420 nH per fase
  • Intervallo di temperatura operativa: da -40 gradi a +125 gradi (incluso l'aumento della temperatura propria)
  • Fornito con nastro trasportatore in rilievo per l'assemblaggio automatizzato
  • Conforme alla direttiva RoHS e privo di alogeni
  • Induttori personalizzati disponibili per soddisfare requisiti specifici



APPLICAZIONI:

  • Moduli regolatori di tensione multifase (VRM)
  • VRM ad alta densità di potenza per applicazioni server e desktop
  • Alimentatori per unità di elaborazione centrale (CPU) e unità di elaborazione grafica (GPU).
  • Erogazione di potenza del circuito integrato specifico dell'applicazione (ASIC).
  • Sistemi di networking e archiviazione dati
  • Moduli-punto di-carico (POL) ad alta corrente
  • Regolatori Vcore
  • Convertitori CC-CC e inverter CC-CA
  • Circuiti di alimentazione



SHINHOM si impegna a stabilire un elevato standard di eccellenza per le industrie che integrano o utilizzano tecnologie magnetiche nei nostri prodottiInduttori con perline di ferrite SMDprodotti.
